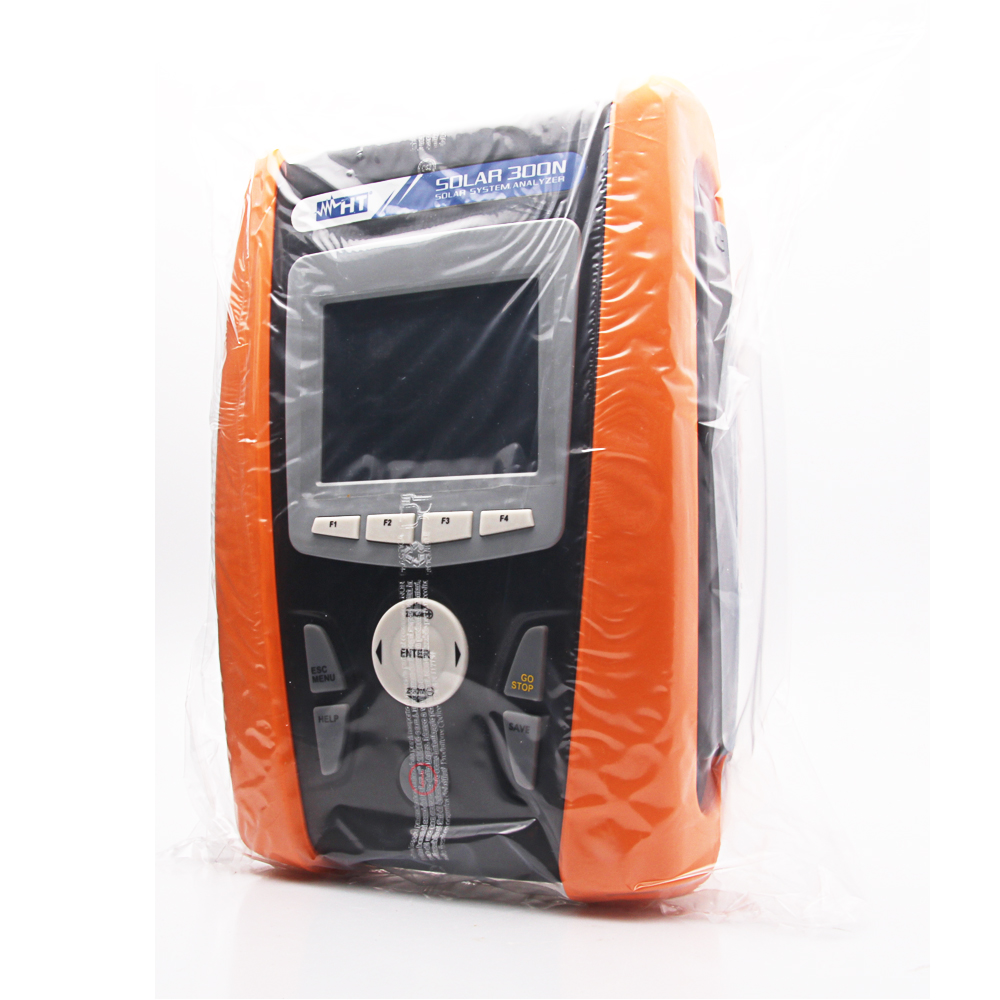

HT-Instruments SOLAR 300N

Kontroll und Analysegerät für 1-und 3Phasen Photovoltaikanlagen

KONTROLL & ANALYSEGERÄT FÜR 1- und 3-PHASIGE PHOTOVOLTAIKANLAGEN

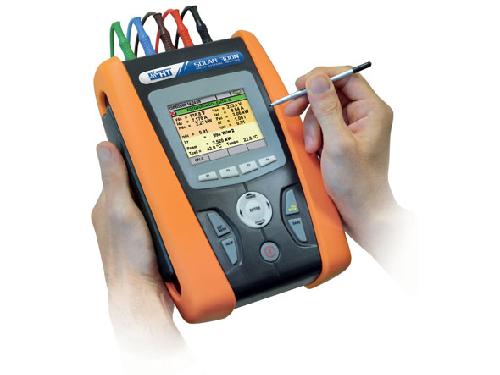

Mit dem SOLAR300N führen Sie alle notwendigen Messungen zur Überprüfung und Zertifizierung der korrekten Funktionsweise an 1- und 3-phasigen photovoltaischen Anlagen durch.Das große grafische TFT Farbdisplay mit innovativer Touch-Screen Funktion ermöglicht einfachsten Zugang zu jeder Einstellung und Messfunktion. Das SOLAR300N ermittelt die DC Ausgangsleistung der Solarzellen, die AC Ausgangsleistung des Wechselrichters, die solare Einstrahlung in W/m2 und die Temperatur der Solarzellen. Dabei erfolgt der Anschluss der AC und DC Stromzangen zur Leistungsmessung vor und hinter dem Wechselrichter. Üblicherweise befindet sich der Wechselrichter räumlich weit entfernt von den Solarzellen. Um den Einsatz von sehr langen Messleitungen zu vermeiden, wird beim SOLAR300N ein externer kabelloser Messwertsensor, der SOLAR-02 eingesetzt, der die folgende Parameter wie solare Einstrahlung [W/m2], die Temperatur der Solarzellen [°C], die Umgebungstemperatur [°C] erfasst und am Ende der Aufzeichnung über die USB Schnittstelle an das SOLAR 300N überträgt. Das SOLAR300N ist in der Lage dank des großen eingebauten Messwertspeichers von 15 MB, über eine längere Zeit alle gemessenen Werte detailliert aufzuzeichnen. Installationsfehler und zu geringe Modulwerte lassen sich somit schnell und einfach feststellen als auch professionell dokumentieren. Die Topview Management-Software ermöglicht dem Anwender professionelle Messprotokolle zu erstellen, inkl. Einbindung des Firmen-Logos, den Nutzerdaten, den Aufzeichnungsanmerkungen, usw.

FUNKTIONEN

22 DC/AC TRMS Spannungsmessung
22 DC/AC Wirkleistungsmessung
22 DC/AC TRMS Strommessung
22 Wirkungsgrad DC-Seite
22 Wirkungsgrad des Wechselrichters
22 Temperatur der Solarzellen und der Umgebung in (°C)
22 Solare Einstrahlung in [W/m2]
22 Ununterbrochene Aufzeichnung aller oben erwähnten elektr. Parameter
22 Transienten ab 5 msec
22 Einschaltströme
22 Analyse nach EN50160
22 Flicker 22 Compact Flash Laufwerk
22 Leistungsfaktor (Cos )
22 Spannungs- und Strom-Oberwellen (bis zur 50. Ordnung)
22 Spannungsanomalien (Einbrüche und Erhöhungen) mit 10ms Auflösung
22 Aufzeichungsanalyse (Spannung, Strom, Energie, etc)
22 Hintergrundbeleuchtete grafische TFT-Farbanzeige
22 Interner Speicher 15MB
22 Touch Screen
22 USB Schnittstelle
22 Akku Lion Batterie
22 Hilfe ON LINE
22 Anschluss für USB Memory Stick

ALLGEMEINE SPEZIFIKATIONEN

SPANNUNGSVERSORGUNG
Intern: Li-ION, 3.7V, wiederaufladbare Batterien
Autonomie: > 4 Stunden
Externe Versorgung: AC/DC Adapter 100-240V 50/60Hz / 5VDC
Auto Power Off: nach 5 min ohne Benutzung
SOLAR-01 Modul: 2x1.5V Alkaline Batterien Typ AA LR06

MECHANISCHE MERKMALE
Abmessungen/Gewicht: 235 (H) x 165 (B) x 75 (T) mm / 1.0 kg
IP Klasse: IP50

UMGEBUNGSBEDINGUNGEN
Referenztemperatur: 23°C. .. ± 5°C
Einsatztemperatur: 0° ... 40°C
Feuchte: < 80% RH

NORMENSTANDARD
Elektrische Sicherheit: IEC / EN61010-1
Isolation: Klasse 2 (doppelte Isolation)
Überspannungskategorie: CAT IV 600V gegen Erde,
CAT IV1000V zwischen den Eingängen
Power Quality: EN50160

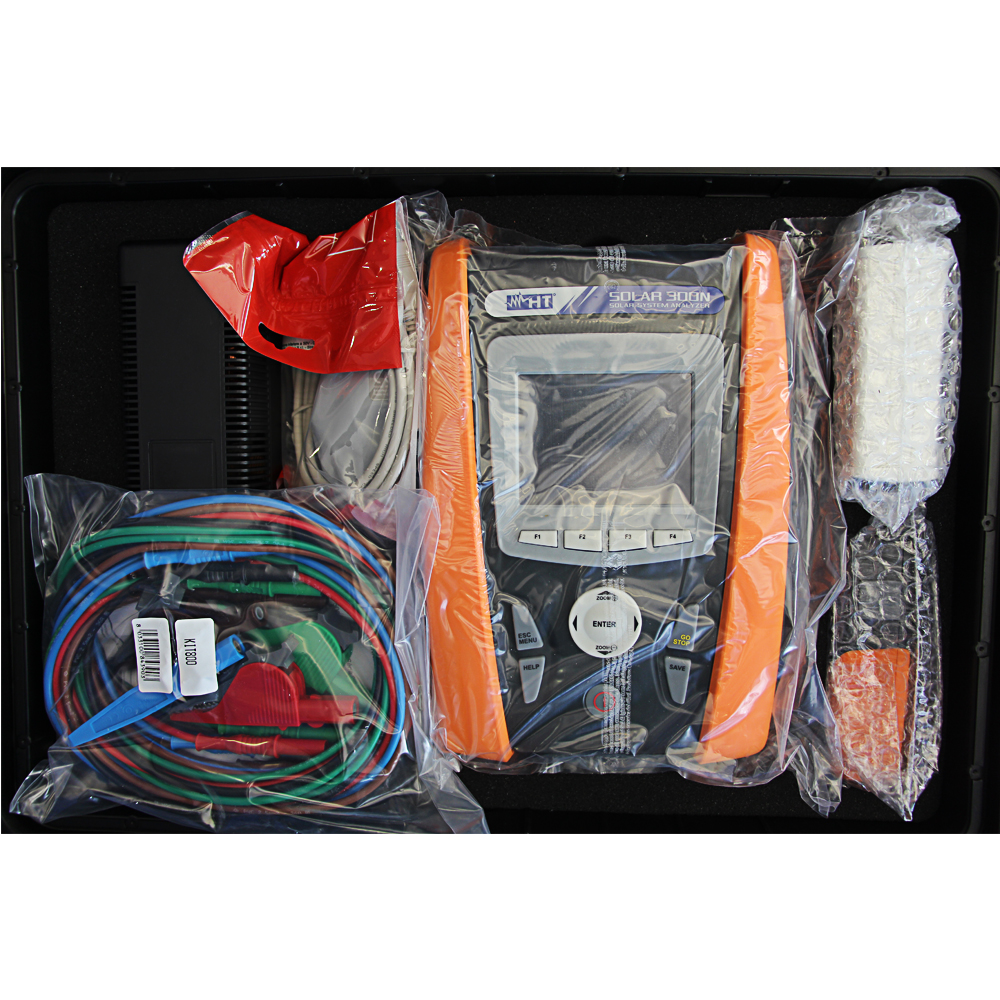

Lieferumfang: inklusive robustem Hartschalenkoffer
